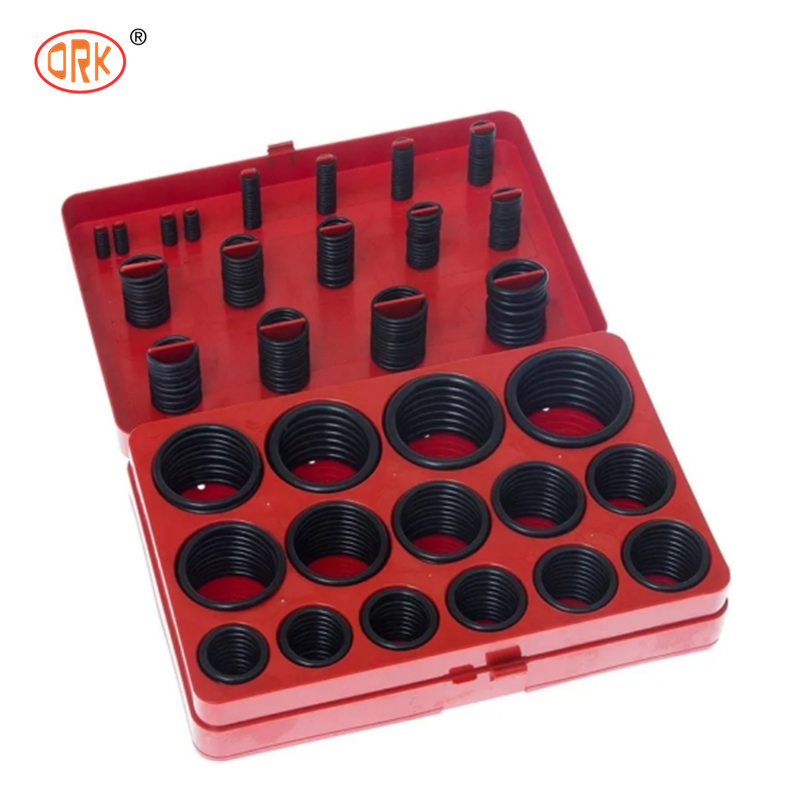

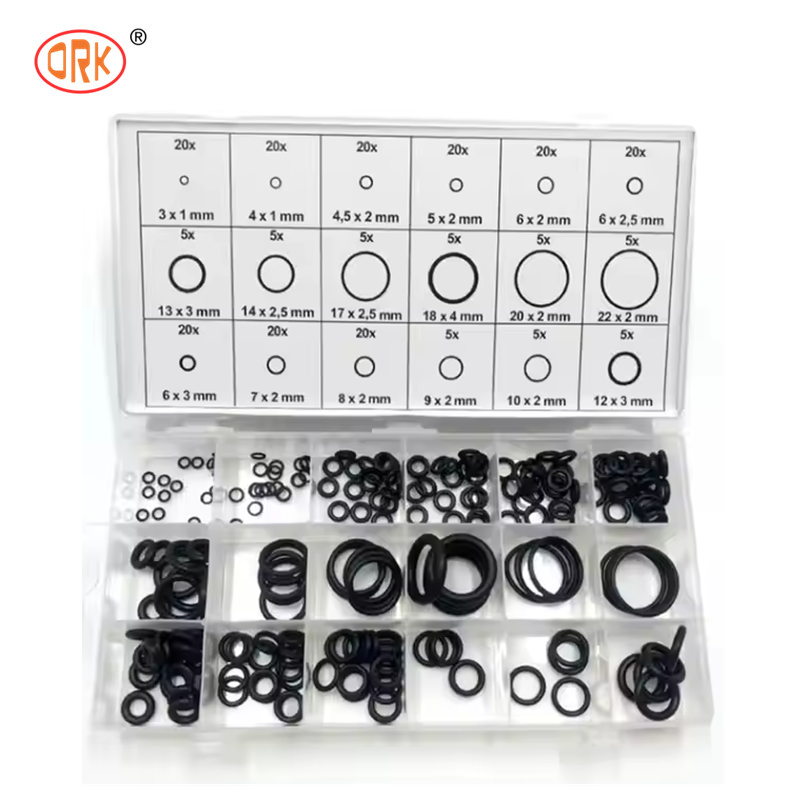

طقم حلقات دائرية عالية الجودة من مطاط النتريل NBR — 419 قطعة، 30 مقاسًا، مجموعة حلقات مطاطية متنوعة بصلابة 90 شور لسيارات الحفر وخطوط الأنابيب
يقدم طقم حلقات النتريل NBR الاحترافي هذا أداء إغلاق موثوقًا به ومقاومًا للتسرب في مجموعة واسعة من التطبيقات الصناعية والميكانيكية. تم تصنيع كل حلقة دائرية من مطاط النتريل بوتادين (NBR) الممتاز بصلابة 90 شور A، وتوفر مقاومة ممتازة للزيوت، ومقاومة للتآكل، وخصائص فيزيائية مستقرة. المجموعة المتنوعة منظمة في علبة تخزين محمولة لاختيار المقاسات السريع والاستخدام المريح في الموقع.

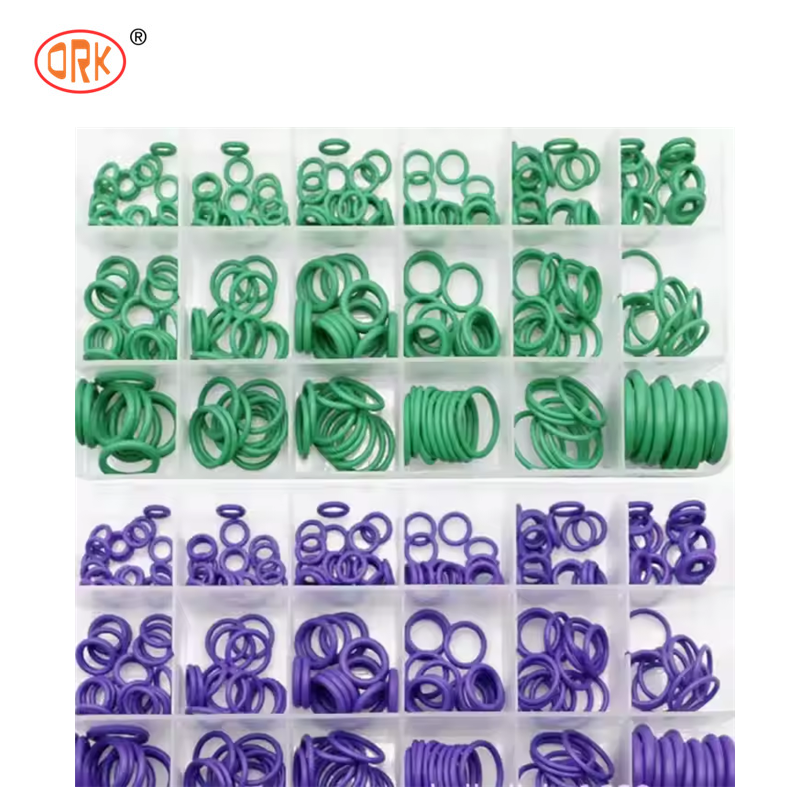

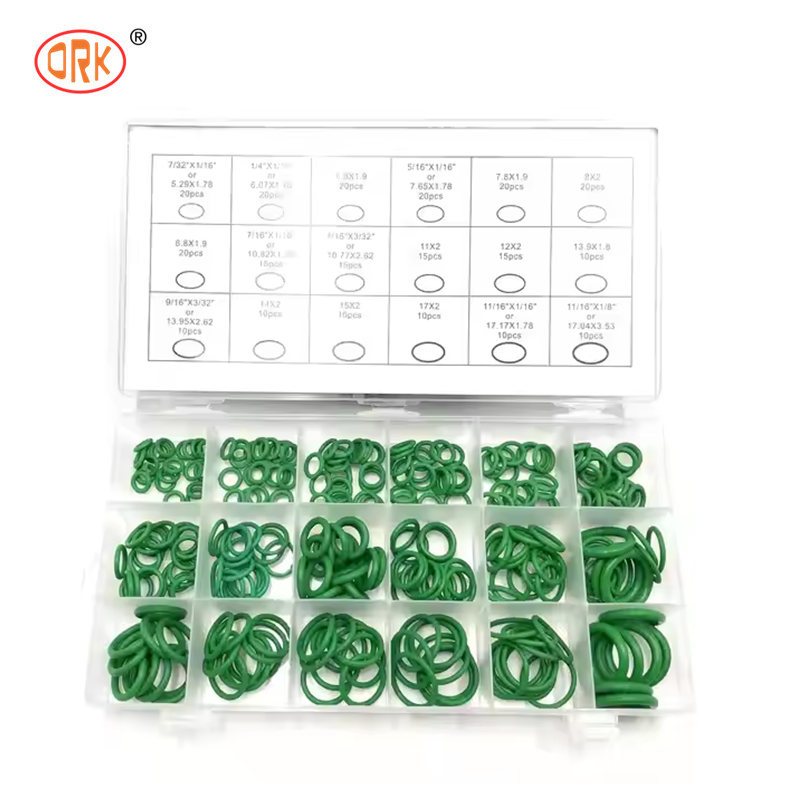

بالإضافة إلى NBR، نقدم مواد مطاطية اختيارية من FKM (فايتون)، وEPDM، والسيليكون لتلبية ظروف العمل المتنوعة — بما في ذلك البيئات ذات درجات الحرارة العالية، والمقاومة للمواد الكيميائية، والمقاومة للأوزون، والبيئات ذات درجات الحرارة المنخفضة للغاية.
الخياران أدناه هما أيضًا مطلوبان بشكل شائع. تتوفر أطقم مخصصة عند الطلب لمقاسات أخرى.
| رقم القطعة | القطر الداخلي (مم) | القطر المقطعي (مم) | الكمية | رقم القطعة | القطر الداخلي (مم) | القطر المقطعي (مم) | الكمية |
|---|---|---|---|---|---|---|---|
| A 006 | 2.90 | 1.78 | 20 | A 211 | 20.22 | 3.53 | 10 |
| A 007 | 3.68 | 1.78 | 20 | A 212 | 21.82 | 3.53 | 10 |
| A 008 | 4.47 | 1.78 | 20 | A 213 | 23.39 | 3.53 | 10 |
| A 009 | 5.28 | 1.78 | 20 | A 214 | 24.99 | 3.53 | 10 |
| A 010 | 6.07 | 1.78 | 20 | A 215 | 26.57 | 3.53 | 10 |
| A 011 | 7.65 | 1.78 | 20 | A 216 | 28.17 | 3.53 | 10 |
| A 012 | 9.25 | 1.78 | 20 | A 217 | 29.74 | 3.53 | 10 |
| A 110 | 9.19 | 2.62 | 13 | A 218 | 31.34 | 3.53 | 10 |
| A 111 | 10.77 | 2.62 | 13 | A 219 | 32.92 | 3.53 | 10 |
| A 112 | 12.37 | 2.62 | 13 | A 220 | 34.52 | 3.53 | 10 |
| A 113 | 13.94 | 2.62 | 13 | A 221 | 36.09 | 3.53 | 10 |
| A 114 | 15.54 | 2.62 | 13 | A 222 | 37.69 | 3.53 | 10 |
| A 115 | 17.12 | 2.62 | 13 | A 325 | 37.47 | 5.33 | 7 |
| A 116 | 18.72 | 2.62 | 13 | A 326 | 40.64 | 5.33 | 7 |
| A 210 | 18.64 | 3.53 | 10 | A 327 | 43.82 | 5.33 | 7 |
| الكمية الإجمالية: 382 قطعة | |||||||
| رقم القطعة | القطر الداخلي (مم) | القطر المقطعي (مم) | الكمية | رقم القطعة | القطر الداخلي (مم) | القطر المقطعي (مم) | الكمية |
|---|---|---|---|---|---|---|---|
| R_01 | 3.00 | 2.00 | 18 | R_16 | 20.00 | 3.00 | 12 |
| R_02 | 4.00 | 2.00 | 18 | R_17 | 22.00 | 3.00 | 12 |
| R_03 | 5.00 | 2.00 | 18 | R_18 | 24.00 | 3.00 | 12 |
| R_04 | 6.00 | 2.00 | 18 | R_19 | 25.00 | 3.00 | 12 |
| R_05 | 7.00 | 2.00 | 17 | R_20 | 27.00 | 3.00 | 12 |
| R_06 | 8.00 | 2.00 | 17 | R_21 | 28.00 | 3.00 | 12 |
| R_07 | 10.00 | 2.00 | 17 | R_22 | 30.00 | 3.00 | 12 |
| R_08 | 10.00 | 2.50 | 14 | R_23 | 32.00 | 3.00 | 12 |
| R_09 | 11.00 | 2.50 | 14 | R_24 | 33.00 | 3.00 | 12 |
| R_10 | 12.00 | 2.50 | 14 | R_25 | 35.00 | 3.00 | 12 |
| R_11 | 14.00 | 2.50 | 14 | R_26 | 36.00 | 3.00 | 12 |
| R_12 | 16.00 | 2.50 | 14 | R_27 | 38.00 | 3.00 | 12 |
| R_13 | 17.00 | 2.50 | 14 | R_28 | 38.00 | 4.00 | 9 |
| R_14 | 19.00 | 2.50 | 14 | R_29 | 42.00 | 4.00 | 9 |
| R_15 | 19.00 | 3.00 | 12 | R_30 | 45.00 | 4.00 | 9 |
| الكمية الإجمالية: 404 قطعة | |||||||
| رقم القطعة | المقاس (مم) | الكمية | رقم القطعة | المقاس (مم) | الكمية |
|---|---|---|---|---|---|
| P3 | 2.8 × 1.9 | 18 | P22 | 21.8 × 2.4 | 14 |
| P4 | 3.8 × 1.9 | 18 | P22.4 | 22.1 × 3.5 | 10 |
| P5 | 4.8 × 1.9 | 18 | G25 | 24.4 × 3.1 | 11 |
| P6 | 5.8 × 1.9 | 18 | P25 | 24.7 × 3.5 | 10 |
| P7 | 6.8 × 1.9 | 18 | P26 | 25.7 × 3.5 | 10 |
| P8 | 7.8 × 1.9 | 18 | G30 | 29.4 × 3.1 | 11 |
| P9 | 8.8 × 1.9 | 18 | P30 | 29.7 × 3.5 | 10 |
| P10A | 9.8 × 2.4 | 14 | P32 | 31.7 × 3.5 | 10 |
| P11 | 10.8 × 2.4 | 14 | P34 | 33.7 × 3.5 | 10 |
| P12 | 11.8 × 2.4 | 14 | G35 | 34.4 × 3.1 | 11 |
| P14 | 13.8 × 2.4 | 14 | P36 | 35.7 × 3.5 | 10 |
| P16 | 15.8 × 2.4 | 14 | G40 | 39.4 × 3.1 | 11 |
| P18 | 17.8 × 2.4 | 14 | P40 | 39.7 × 3.5 | 10 |
| P20 | 19.8 × 2.4 | 14 | G45 | 44.4 × 3.1 | 11 |
| P21 | 20.8 × 2.4 | 14 | P48 | 47.7 × 3.5 | 10 |
تُركب الحلقات الدائرية على مجموعة واسعة من الآلات والمعدات لتوفير إغلاق موثوق به في ظل ظروف درجة الحرارة والضغط والوسط المحددة — سواء كانت ثابتة أو متحركة. تُستخدم على نطاق واسع في الآلات البحرية والسيارات والفضاء والمعادن والكيماويات والهندسة والبناء والتعدين والبترول والبلاستيك والزراعة، بالإضافة إلى مجموعة واسعة من الأدوات وعناصر الإغلاق.
تُستخدم الحلقات الدائرية بشكل أساسي للإغلاقات الثابتة والإغلاقات الترددية. بالنسبة للحركة الدورانية، فهي محدودة بأجهزة الإغلاق الدوراني منخفضة السرعة. تُركب عادةً في أخدود مستطيل على الدائرة الخارجية أو الداخلية لقسم الإغلاق، وتستمر الحلقات الدائرية في توفير امتصاص ممتاز للصدمات في البيئات الزيتية والحمضية والمقاومة للتآكل والمقاومة للتآكل الكيميائي. ونتيجة لذلك، فهي الإغلاق الأكثر استخدامًا في أنظمة الدفع الهيدروليكية والهوائية.
مناسبة لتطبيقات الإغلاق في أنظمة السيارات، والمعدات الهيدروليكية والهوائية، وآلات البناء، والمضخات والصمامات، ووصلات خطوط الأنابيب، وأنظمة التدفئة والتهوية وتكييف الهواء، والآلات الصناعية العامة. تُستخدم بشكل شائع لصيانة واستبدال المحركات، وعلب التروس، والضواغط، وأنظمة الوقود، وأجهزة معالجة المياه. مثالية لإصلاح ورش العمل، وخدمة المعدات في الموقع، وقطع الغيار لما بعد البيع.
إلى جانب FKM وHNBR، يُعد NBR (مطاط النتريل بوتادين) أحد أكثر المطاطات استخدامًا لعناصر الإغلاق. يتميز المادة بخصائص ميكانيكية مفيدة وملف مقاومة واسع. يقتصر النطاق الواسع لتطبيقات هذه الحلقات الدائرية فقط على ملاءمتها المحدودة لدرجات الحرارة العالية.
يمتد HNBR (مطاط النتريل بوتادين المهدرج) نطاق درجات الحرارة العالية لـ NBR وبالتالي فهو مناسب لتطبيقات أكثر تطلبًا. ومع ذلك، يمكن تحقيق العديد من التطبيقات القياسية اقتصاديًا باستخدامحلقات النتريل NBR. تُعرف أيضًا بأسماء تجارية للمصنعين مثل Perbunan® أو Europrene®.
| التسمية ISO | NBR |
|---|---|
| الأسماء التجارية | Perbunan |
| الاسم الكيميائي | مطاط النتريل بوتادين |
| مقاومة الوسط | مقاومة متوسطة للوسط |
| مقاومة درجة الحرارة | -30 درجة مئوية إلى +120 درجة مئوية |
| اللون القياسي | أسود |
| الصلابة القياسية | 90 شور A |
| النطاق | صناعة السيارات، النفط والغاز، المواد الكيميائية |
| الإنتاج | قولبة الضغط وقولبة الحقن |
| التفاوتات | DIN ISO 3601 |
| المتانة | 10 سنوات |
نحن نحمل الشهادات التالية: ISO 9001:2015، ISO 14001:2015، ISO 45001:2018، IATF 16949، FDA، REACH، ROHS، SGS، والمزيد.
يمكن إنتاج ألوان الحلقات الدائرية وفقًا لمتطلبات العملاء. يوضح الجدول أدناه الحلقات الدائرية الملونة التي قمنا بتصنيعها. إذا كنت بحاجة إلى حلقات دائرية ملونة، يرجى تقديم رقم Pantone الخاص بك.
نحن ننتج أيضًا أختام مطاطية للسيارات، وأختام مطاطية للموصلات، وأختام مطاطية لأدوات الطاقة، وأختام مطاطية للصمامات، وأختام مطاطية للأنابيب، وأختام مطاطية لأشباه الموصلات، وأختام مطاطية هيدروليكية هوائية، وأختام مطاطية للمضخات، وأختام للنفط والغاز، وأختام مطاطية صالحة للطعام، وأختام مطاطية طبية، وأختام مطاطية لمعدات المواد الكيميائية، والمزيد.
تلتزم Ruichen دائمًا بمتطلبات عملائنا. لضمان إنتاج حلقات دائرية عالية الجودة، تطبق شركتنا المعايير العامة التالية:
فحص القالب
فحص الإنتاج
مراقبة الجودة
فحص كامل للإنتاج
